太阳GG

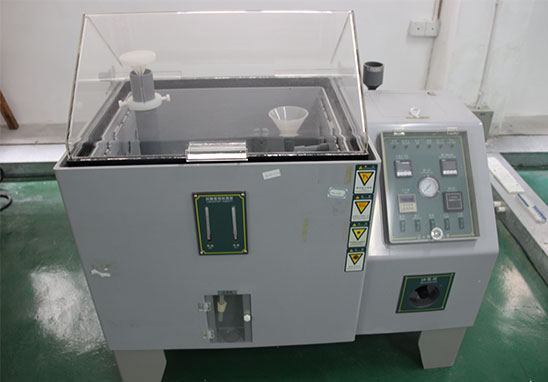

广东太阳GG检测是已获得CNAS和CMA资质认可的第三方检测机构，自有自力检测实验室，可提供盐雾试验等情形可靠性测试效劳，并出具盐雾试验测试报告
。

盐雾试验一样平常分为以下三种：中性盐雾试验(NSS)、乙酸盐雾试验(AASS)、铜加速乙酸盐雾试验(CASS)、循环性盐雾（针对汽车/户外产品）
。

GB/T2423.17 Ka盐雾试验要领 （中性）
?　5％氯化钠溶液作为盐溶液，PH值6.5~7.2，盐雾时15~35 ℃；
?　16、24、48、96、168、336、672h
?　较量质料防护层的工艺质量，审核抗蚀能力
。
?　（若是用GJB150.11，条件一样，时间至少大于48小时）

GB/T2423.18 Kb交变盐雾试验要领
?　5％氯化钠溶液作为盐溶液，PH值6.5~7.2，盐雾时15~35 ℃ ；
?　湿热贮存用的试验箱条件为坚持相对湿度为93%+2/-3%，温度40+/-2℃；
?　喷盐雾2h，厥后有一个为期 20 h～22 h的湿热贮存，合为一个喷雾周期；
?　“严酷品级2”的试验要求，即；三个喷盐雾周期；
?　“严酷品级4”的试验要求，即；两个试验循环，每一个试验循环含有：四个喷雾周期，每个循环后在标准大气条件下贮存3天
。
?　模拟审核装备与元器件在使用、贮存的自然盐雾情形下的抗蚀能力
。

试验要领的选择：
- 中盐盐雾
1）金属及其合金； 2）金属笼罩层（阳极或阴极性)； 3) 转化膜； 4）阳极氧化膜； 5）金属基体上的有机涂层

- 乙酸盐雾
试验适用于铜+镍+铬或镍+铬装饰性镀层，也适用于铝的阳极氧化膜
。

- 铜加速乙酸盐雾
试验适用于铜+镍+铬或镍+铬装饰性镀层，也适用于铝的阴极氧化膜
。

- 循环性盐雾
装备或组件忍受盐雾情形的能力
。本试验法因盐雾与湿气交互重现，故较能模拟现真相形
。

阳极镀层：指笼罩层对基体呈阳极性的镀层
。即笼罩层比基材金属生动，若是爆发电化学反应，笼罩层先侵蚀
。例如，钢上镀锌等
。

阴极镀层：指笼罩层对基体呈阴极性的镀层
。即笼罩层缺乏基材金属生动，若是爆发电化学反应，基体金属先侵蚀
。例如，钢上镀锡等
。

样品准备注重事项：
- 试样种类，数目，形状，尺寸凭证产品标准确定， 如无标准由有关各方协商
。
- 试验前试样必需接纳适当要领洗濯清洁，但不应洗去试样上有意涂覆的掩护性有机膜
。
- 关于切割下来的试样，应用油漆，石蜡或胶带对切割区举行掩护
。

样品安排注重事项：
- 试样放在盐雾箱内使被试面朝上，让盐雾自由沉降在被试面上，被试面不可受到盐雾直接喷射
。
- 试样被试外貌要与笔直偏向成20度
。
- 试样可以安排在箱内差别水平面上，但相互之间不得接触，也不得与箱体接触，试样上的液滴不得落在其他试样上
。
- 试样支架用玻璃，塑料等质料制造
。悬挂试样的质料不可用金属，而应用纤维等绝缘质料
。

试验后注重事项：
试验竣事后取出试样，在室内自然干燥0.5-1小时，然后用温度不高于40摄氏度的清洁流动水轻轻冲洗，以除去残留的盐雾溶液，再连忙吹风机吹干
。

试验后的评级事情：

评定效果一样平常由一个数字和一个字母组成，如 6-S, 4-P．前面数字体现腐
蚀面积，后面字母体现侵蚀形态
。

数字与侵蚀面积对应关系

侵蚀形态如下
S Spot Rusting    几个大片侵蚀
G General Rusting    尺寸有大有小的侵蚀
P Pinpoint Rusting    细小的点蚀

H Hybrid Rusting    几种形态的混淆侵蚀

以上就是关于盐雾测试试验的先容，若是您有产品需要做盐雾测试试验等情形可靠性测试，接待联系广东太阳GG检测工程师！
