目的：

本标准的目的是提供治理和手艺上的要求，以及建设，实验和维护静电放电控制计划的指导。

规模：

本标准所适用于静电放电敏感度大于即是人体模子的100伏和带电模子200伏以及伶仃35伏的电气或电子零件、装置和装备等制造、处置惩罚、组装、装置、包装、标签、效劳、测试、磨练或其他处置惩罚活动。

关于处置惩罚敏感度小于标准所示电压的情形，仍然可以遵照本标准设计的程序，只是可能需要特另外控制要素和手艺要求限制的调解。

本标准不适用于电动引爆装备、易燃液体和粉末。

注：带电器件模子电压是基于镌汰可能爆发场感应导致损坏的须要绝缘体的处置惩罚程序。

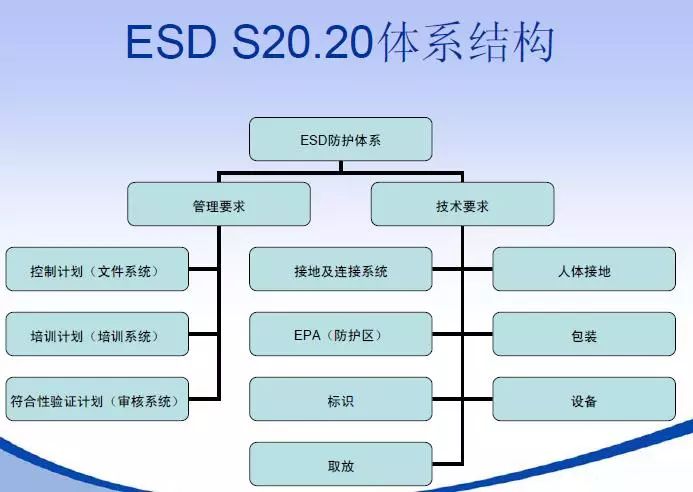

一、静电放电控制计划

静电放电控制计划应包括治理要求和手艺要求。

凭证这个计划，应纪录涉及的最敏感器件。凭证本文件的要求，使用单位应建设，纪录，实验，维护以及核实计划的遵守情形。

静电放电控制计划的指导原则

该计划的主要宗旨是要提供一连的静电放电
；。静电控制和
；ば枰苹囊，实验在设计、生产、检查、测试、存贮、发货、装置、使用、维护、替换及维修等环节。

静电放电控制计划治理要求

静电放电控制计划妄想：

静电放电控制计划妄想之要求

各单位应制订一个静电放电控制计划妄想，将计划中的每一个要求都逐一列出。这些要求是：妄想，培训，切合验证以及静电放电控制计划妄想的手艺要求。该妄想是实验和磨练静电放电控制计划的主要文件。其目的是成为一个与内部质量系统要求相切合的，充分实验和整合了的计划。

静电放电控制计划妄想书（包括计划的各项要求）：

培训

产品认可

切合性检查

接地/等电位跨接系统

职员接地

EPA（防静电事情区）要求

包装要求

防静电标识

妄想书应是实验和磨练计划的指导性文件

培训妄想

培训妄想要求：

应对那些从事处置惩罚或接触静电放电敏感物件的事情职员提供初级和周期性的，有关静电放电提醒和预防的培训。

培训妄想应为事情职员定下静电放电培训类型和频率。培训妄想要将每次培训的历程，纪录在小我私家培训文件档案中。

培训的要领和详细技巧，由各单位选择。被选择的,还应包括一个客观评价手艺，以包管受训职员明确并获得充分训练。

培训妄想指导原则：

员工的周期性静电放电培训，是计划中不可缺氨赡部分。

静电放电培训包括初级和周期性培训，以增强计划的要求并凭证学习到的履历作出修改。

那些在磨练和审计中发明的弱点之修正及其要领，也应该是培训历程的一部分。

培训的要求应该与单位的处置惩罚静电放电敏感零件、装置及装备的流程同时建设起来。

认证妄想

认证妄想之要求：

认证妄想的建设，是要确保单位能够抵达静电放电计划妄想的要求。正式的审计或验证应凭证认证妄想举行，该妄想要明确认证的要求，认证的次数。通过选用测试装备，来丈量静电放电计划妄想中的手艺要求之特征。

认证妄想指导原则：

除了内部审计, 为确保与妄想中的要求相切合，还应举行外部审计(由提供静电放电敏感物件的机构及供货商来执行)。

按静电放电计划之妄想中的手艺要求，举行的例行检查应包括在验证中。

验证检查的频率取决于控制工具的用途，它的耐久性及相关联的失效危害。

静电放电控制计划妄想手艺要求

在建设静电放电控制计划妄想历程中，所用到的要害的手艺要求。

接地及等电位跨接系统

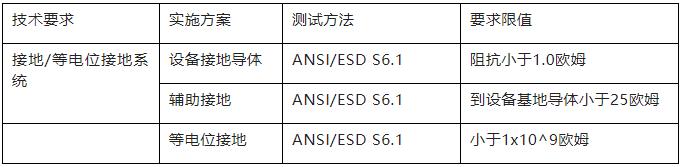

接地及等电位跨接系统要求

接地/等电位跨接系统应被使用，以包管静电放电敏感物件、事情职员和所有其它导电体(如移动装备)，处在同样的静电电位。

接地及毗连系统的指导原则

在大大都情形下, 第三条导线(绿色的)交流装备接地是接地的最优先选择。

当第三条交流装备接地导线不可用到或不适用时, 事情职员应该通过腕带或其它接地系统与静电放电敏感物件的一个导电性组件相连，包管所有组件处在同样电位。

职员接地

职员接地的要求

- 当处置惩罚静电放电敏感物件时，所有职员应与接所在或专用接所在相毗连。

- 当员工坐在静电放电
；な虑樘ㄇ笆庇νü滞蟠虢拥/等电位相毗连。

- 关于站立操作，员工应通过手腕带或知足表格2要求的鞋/地面系统接地。接纳打扮实现职员接地时，应在静电放电控制程序纪录，打扮两个袖口间应电气毗连，同时应知足表格2界说的手腕带电阻要求和表格3的接地静电控制系统。

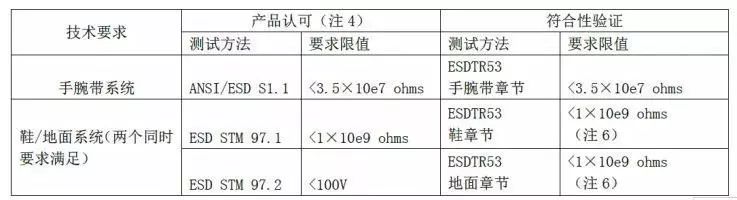

表格2  职员接地要求：

注：

- 产品认可一样平常在初始选择静电产品治理，可以使用产品规范复查、自力实验室评估或实验室评估任一要领。

- 适用接纳本标准前控制鞋/地面系统（已装置），后续切合性验证纪录可做为产品认可的依据。

- 要求限值小于1x10的9次方欧姆是指允许最大值，使用者应纪录产品认可丈量人体综合峰值电压小于100伏时的电阻值，并使用这些电阻做为切合性验证。

职员接地的指导原则

- 在所有个案中，职员接地系统包括人、控制物及与接所在的毗连。

- 纪录表应该生涯，以证实的事情职员己经测试过他们的小我私家接地装置。

- 处置惩罚静电放电敏感产品之前，事情职员应该检查牢靠的监测仪器(当被使用时)以包管他们有用及能够操作。另外, 牢靠的监测仪器应该按期地遵照设计被检查以包管其功效。

- 静电放电防护地板，与批准的鞋类一同使用时, 也能在站立式操作中，用作腕带系统之外的一个选择。鞋类包括脚接地器，鞋子或短袜。

- 当装备接地或辅助接地系统不可使用时, 相互毗连或电气毗连(到专用接地)也能被使用。

EPA（防静电事情区）

- 应在EPA中，处置惩罚没有防静电笼罩或包装的静电放电敏感零件, 装置和装备。

- 批注EPA的忠言标记应张贴在事情职员进入
；で虻娜肟谥，并且能清晰可见。

- EPA可以是一个事情台、一个房间、也可以是整个修建物。

- 在非
；さ那，静电放电敏感物件应使用防护静电包装。

- 只有经由静电放电培训的职员，才华进入
；で，未经培训职员应由培训过的职员陪同。

- 所有非须要的绝缘体, 譬如那些塑料或纸制的(如咖啡杯子，食物封包和小我私家物品)必需从事情台取走。

- 为阻止场感应CDM模子对器件造成影响，关于必需使用的绝缘质料，可用离子风机或其它缓和电荷积累的手艺，中和操作历程中绝缘体上的静电(如静电放电敏感机件零件、零件载体和专业工具)。

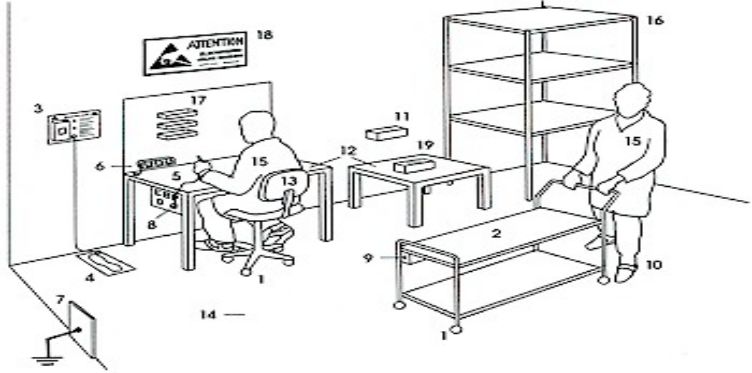

1—静电接地的轮子，2—接地的事情外貌，3—腕带试验器，4—鞋袜试验器，5—腕带接线和腕带，6—接地线，7—静电放电接大地装置，8—静电地，9?—接地毗连点，10—脚跟带，11—消电器，12—静电走漏事人情，13—带接地脚和靠垫的椅子，14—防静电地板，15—防静电事情服，16—能够静电接地的储物架，17—能够接地的物品架，18—防护事情区警示标记，19－机械装备

防静电事情区设置的指导原则

- 
；で蛞残硎且桓鍪虑樘(牢靠或移动式的)，实验室，房间，大厦或任何其它具有预先指定界线的，包括限制静电位的质料和装备的区域。

- 在静电放电控制计划中，湿度控制也是一个要害要素。当湿度镌汰时，静电的爆发和积累的倾向相对增添。

- 所有须要的绝缘体，若是带有凌驾二千伏特的电场，应该与静电放电敏感物件坚持至少十二英寸的距离。

- 二千伏特是指，在丈量位置处测得的电场值，它并不直接地与这个物件的电位有关。静电场的准确的丈量，要求该丈量的操作职员必需熟悉丈量器材的操作。

- 大都手持的计量器，要求在与物体有一牢靠的距离下取读数。仪器制造商通常指定待测物体的最小的尺寸。

若是历程须要的绝缘体距离静电放电敏感件小于30厘米时场强凌驾2000伏/英尺应接纳下列办法：

a.疏散绝缘体与静电放电敏感器件凌驾30厘米（12英尺）

b.使用电离或其他电荷消除手艺中和电荷

若是历程须要的绝缘体距离静电放电敏感件小于2.5厘米时场强凌驾125伏/英尺应接纳下列办法：

a.疏散绝缘体与静电放电敏感器件凌驾2.5厘米（1英尺）

b.使用电离或其他电荷消除手艺中和电荷

注：静电场的准确丈量需要丈量职员对装备操作很是熟悉，大大都掌上型场强计要求在距离被测物体的一个牢靠距离下读取数值，为了获得准确的丈量，这些场强计还划定被测物体的最小的尺寸。

伶仃导体CDM模子

建设静电放电控制计划，若是一个不可接地或等电位毗连的导体接触静电放电 敏感件时，这个历程应确保导体和静电放电敏感件之间电势差小于35伏。

可以通过使用非接触式静电电压计或高阻接触式静电电压计量静电放电敏感件和 导体来完成。

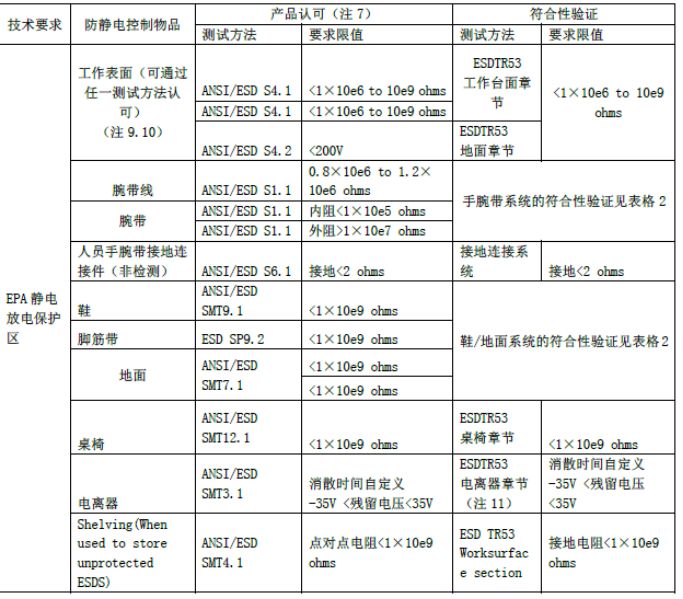

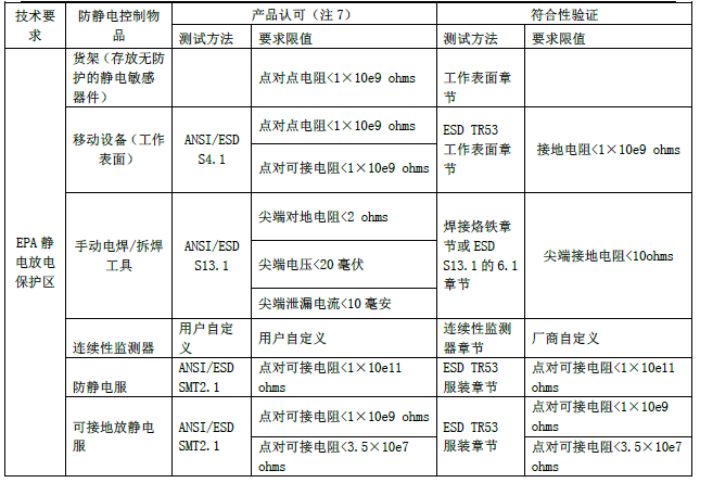

EPA
；で问刂

注：

- 标准有多种电阻测试要领时，限值适用所有要领。

- 事情外貌电压为无防护的静电敏感件放罝的任何外貌。

- 由于事情外貌的应用普遍性和多样化，特殊需求很难确定，若是有 CDM失效，应思量点对点电阻对地接所在电阻值低于lX10e6 ohms。

- 电离器按期测试附加信息查ANSI/ESD SP3.3。

包装

组织应凭证ANSI/ESD S541界说静电放电
；で诤屯獾木驳绶诺绫
；ぐ耙，或者凭证条约、采购订单、图纸或者其他文件知足客户要求（增强要求）

注：当静电放电敏感件放罝在包装质料举行处置惩罚，包装质料将作为事情外貌，应按事情要求接地（明确包装质料作事情外貌情形）

标识

静电放电敏感装置和装备

静电放电敏感装置和包括静电放电敏感零件及装置的装备，应该标记着小心静电放电的忠言标记，该标记应位于装备上，操作职员容易看得见的位置。别的，当一个静电放电敏感装置被组合到下一个较量高级的装置时，该标记也应该位于显着易见的位置。

交流电动工具

- 交流电动工具的事情部件，应该能提供一个导电接地途径。类似焊接电烙铁的新式通电手持工具，从焊头到接地的电阻应小于2.0 欧姆。

电池作动力和气体作动力的手持工具

- 电池作动和气体作下手持工具，当被拿着时，应该有小于1 x 1012 欧姆的接地电阻。

自动化取放机

- 自动化取放机上，无论是在静止或是移动状态，都应给所有导电质料或消电质料制成的组件，提供一个一连的导电接地通路。

- 这种装备，应该将被取放的静电放电敏感物件所爆发的电荷减到最小。

- 在组件的取放途中，必需接纳绝缘质料的零件时，这些零件需全心设计，使得在被取放元组件上，爆发的电场和电荷最小。

取放

取放流程的要求

- 防静电的取放流程，应被建设，存档及实验。在所有区域，只要有手工或机械取放静电放电敏感物件的制程，就必需有防静电的取放流程。在防护笼罩物或包装之外的静电放电敏感物件，只能在被
；で蛑腥》。

取放流程的指导原则

- 取放流程应该指出所有的操作以及，在
；ず头潜
；で，静电放电敏感物件将被取放的位置。

二、静电放电控制计划妄想指导原则

该妄想应对计划的适用规模，使命，行动以及为防护静电放电敏感应达或凌驾一定详细水平的工具，所接纳的须要步伐举行形貌。

明确单位内部的使命和行动之责任。列出那些在计划中应用的指导性和支持性文件。

该妄想还应列出，计划中所应用的静电放电防护质料和装备的详细种类。

一个适用的妄想的一个主要要素就是对零件，装置，及装备的静电放电敏感性和防护水平的评估。

建设静电放电敏感度的通用要领是，从三种用于形貌静电放电特征的放电模子中，即人体模子(HBM)，机械模子(MM)，带电器件模子(CDM) ，选用一种或多种模子。选择详细的静电放电控制流程或质料，取决于妄想的制订者，同时也取决于对危险的评估和零件，装置及装备的静电放电敏感度。

该妄想还应包管，静电放电敏感物件的供货商和本单位，凭证本标准建设和实验一个静电放电控制计划。
