> 在电子产品故障的背后，37%的电子元件失效由ESD引发，每年造玉成球半导体工业数十亿美元损失，而精准的失效剖析正是解决问题的要害第一步。

当今电子装备的功效越来越强盛，体积却越来越小，这使得电子元器件的可靠性面临亘古未有的挑战。一颗米粒巨细的元件失效可能导致整个系统瘫痪，而在汽车电子、医疗装备等领域，这种失效甚至可能危及生命清静。

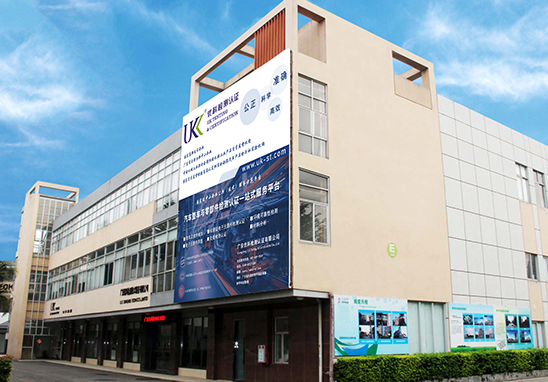

太阳GG检测认证作为专业第三方电子元器件失效剖析机构，配备了金相显微镜、扫描电子显微镜（SEM）、能谱剖析仪（EDS）、X-RAY射线检查机等一系列尖端装备，资助客户找出电子元器件失效的“真凶”。

电子元器件失效剖析检测效劳简介

电子元器件失效剖析是接纳电学、物理和化学中剖析手艺，对失效器件举行系统化“诊断” 的历程。它犹如电子元件的“法医判断”，通过专业装备和手艺手段，找出失效的基础缘故原由。

太阳GG检测认证的效劳涵盖三大焦点领域：

- PCB&PCBA失效剖析：针对电路板开路、短路、爆板分层、焊接不良、CAF（导电阳极丝）等问题提供专业剖析效劳。据统计，PCB在焊接组装历程中的失效占比高达40%以上。

- 汽车电子可靠性剖析：针对发念头控制单位、传感器、车载娱乐系统等要害部件，提供切合AEC-Q系列及GJB548B-2005标准的剖析效劳。汽车电子元件需遭受-40℃至150℃的温度循环以及高振动情形。

- 元器件真伪判别与DPA破损性物理剖析：识别翻新、冒充伪劣元器件，剖析器件内部结构、质料因素和工艺缺陷，为军用及高可靠性领域提供包管。

我们的实验室构建了完整的失效剖析手艺链条，从外观检查到内部结构剖析，从因素检测到电性能测试，为客户提供一站式解决计划。

电子元器件失效剖析的目的及意义

当电子装备泛起故障时，快速定位问题泉源至关主要。失效剖析不但解决当下问题，更是预防未来危害的要害投资。

责任界定与纠纷解决是失效剖析的主要目的。当产品在质保期内频仍失效时，通过科学的失效剖析可明确责任归属——是元器件自己缺陷、设计不对理、生产工艺问题照旧用户使用不当？这为供应链纠纷提供客观手艺仲裁依据。

在产品质量提升方面，失效剖析展现产品薄弱环节。研究批注，基于失效剖析效果的刷新步伐可使产品失效率降低50%以上。例如，剖析显示铝电解电容失效主因是电解质干枯，刷新密封工艺后寿命提升显著。

关于本钱控制，电子装备维修本钱常凌驾原始购置价的60%，而早期失效剖析可阻止后期巨额召回损失。汽车电子领域尤其云云，一个价值几元的传感器失效可能导致整车召回。

更主要的是可靠性验证，在航空航天、医疗装备等高可靠性领域，失效剖析是验证产品能否在极端条件下正常事情的须要手段。通过GJB548B、GJB450A等标准测试，确保产品知足最严苛情形要求。

电子元器件常见失效缘故原由剖析

电子元器件的失效犹如人类生病，症状相似但病因可能千差万别。通太过析数万例失效案例，我们总结出五大常见“病因”：

1. 过电应力损伤

静电放电（ESD） 是集成电路的“无声杀手”，占电子元件失效缘故原由的37%。当人体带电接触芯片引脚时，瞬间释放的强电场可引发闩锁效应或金属熔毁。过压过流同样致命，例如铝电解电容在凌驾额定电压20%事情时，泄电流增添可达5倍，加速电解液消耗。

2. 情形应力影响

高温情形是电子元件的“加速老化箱”。以铝电解电容为例，温度每升高10℃，寿命缩短一半。在105℃事情的电容，当芯包温度达125℃时，电解液等效串联电阻（ESR）增添近十倍，导致恶性循环直至失效。湿润侵蚀同样致命，某化工厂仪表使用一年后失效，剖析发明厚膜电阻被空气中硫侵蚀天生硫化银晶体。

3. 工艺缺陷

焊接不良是PCBA失效的主因之一，包括虚焊、冷焊、锡须等问题。在组装历程中，回流焊温度曲线不当可导致焊点内部朴陋率超30%，严重影响毗连可靠性。封装缺陷如塑封器件的“爆米花效应”——水汽受热膨胀导致分层和键合丝断裂，占塑封器件失效的25%以上。

4. 设计缺陷

热设计缺乏是功率器件的常见问题。IGBT？樯⑷炔涣蓟岬贾氯妊菲＠，最终焊料层开裂。信号完整性问题也禁止忽视，高速电路中的阻抗失配引发信号反射，造成系统误行动。

5. 质料老化

电化学迁徙：在湿润情形下，PCB上的金属离子沿外貌或玻纤纤维迁徙形成枝晶，导致绝缘下降。介质老化：电容器介质随使用时间增添而退化，容量下降。电解电容容量降至初始值80%即判断寿命终结。

电子元器件失效剖析要领与手艺

失效剖析是科学也是艺术，需要逻辑头脑与先进手艺的完善连系。太阳GG检测认证建设了四级剖析流程：

第一阶段：无损检测（生涯证据）

- 外观检查：使用立体显微镜检查元件外观，寻找烧蚀、裂纹等痕迹。一个履历富厚的工程师通过外观可起源判断30%以上的失效缘故原由。

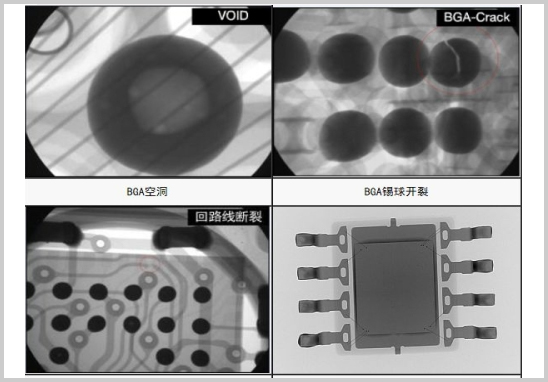

- X射线透视（2D/3D CT）：无需拆解直接视察器件内部结构，特殊适用于检查焊点朴陋、引线断裂等缺陷，区分率达0.5微米。

- 声学扫描显微镜（C-SAM）：使用超声波探测质料内部分层、朴陋等缺陷，是发明塑封器件“爆米花效应”的首选要领。

第二阶段：电性能剖析（寻找线索）

- IV曲线测试：通过电流-电压特征曲线剖析，快速定位开路、短路或参数漂移问题。二极管反向泄电增添可能预示外貌污染或晶格损伤。

- 信号追踪与故障定位：使用光发射显微镜（EMMI） 定位泄电点，红外热成像发明局部热门，温度区分率达0.05℃。

第三阶段：破损性剖析（深入视察）

- 开封制样：接纳化学侵蚀或等离子刻蚀手艺去除塑封料，袒露芯片外貌而不损伤内部结构。

- 截面剖析（切片）：通详尽密研磨制作微米级截面，使用金相显微镜或SEM视察质料内部结构。例如视察电容电极箔侵蚀情形或焊点界面金属间化合物（IMC）厚度。

- 聚焦离子束（FIB）：纳米级加工手艺，可制作特定位置的TEM样品或直接视察芯片内部缺陷。

第四阶段：质料与因素剖析（真相明确）

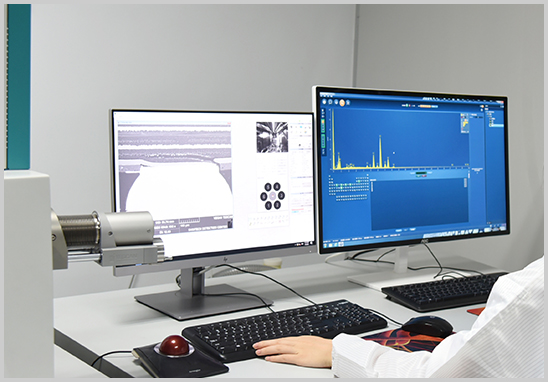

- 扫描电镜&能谱剖析（SEM/EDS）：视察微观形貌同时剖析元素因素。例如电阻电极边沿的玄色晶体经EDS确认是硫化银。

- 热剖析（DSC/TGA/TMA）：差示扫描量热法（DSC）剖析质料相变，热重剖析（TGA）检测质料热稳固性，对塑封质料老化评估尤为主要。

- 电化学迁徙测试：评估PCB在高温高湿下的绝缘性能，展望CAF失效危害。

常见失效剖析电子元器件类型

差别电子元器件各有其典范的失效模式和机理。以下是我们实验室最常处置惩罚的五类器件：

1. 集成电路（IC）

- ESD损伤：人体放电（HBM）可达15kV，导致栅氧化层击穿，占IC失效的40%。

- 闩锁效应（Latch-up）：寄生晶闸管触发导致大电流，必需破损电源才华恢复。

- 焊球疲劳：BGA封装在温度循环中焊点裂纹扩展，最终开路。

2. 电容器

- 电解电容干枯：事情温度每超10℃寿命减半，ESR增添和容量下降（低于80%）是典范症状。

- 多层陶瓷电容（MLCC）裂纹：板弯应力导致内部电极断裂，体现为间歇性短路。

- 介质击穿：氧化层缺陷在高场强下引发瞬间短路，常见于高压陶瓷电容。

3. 电阻器与电位器

- 膜层氧化：金属膜电阻在湿润情形中阻值漂移，开路占非线绕电阻失效的49%。

- 接触不良：电位器失效的90%源于此，多因电刷磨损或氧化导致噪声增添。

- 硫化失效：厚膜电阻银迁徙导致阻值剧增，化工厂情形高发。

4. 功率半导体

- 热循环疲劳：IGBT？楹噶喜憔2000次-40℃~125℃循环后开裂，热阻增添导致过热。

- 栅氧损伤：MOSFET的Vgs超压引发栅极泄电，开关特征退化。

- 绑定线脱落：大电流攻击导致键合点熔断，汽车燃烧线圈驱动中常见。

5. PCB与毗连器

- CAF形成：电路板在85℃/85%RH情形下，铜离子沿玻纤迁徙形成导电通道。

- 焊盘翘起：多次返修或过猛波峰焊导致铜箔剥离。

- 毗连器侵蚀：汽车电子毗连器受盐雾侵蚀接触电阻增添，引发信号中止。

电子元器件失效剖析报告办理流程

在太阳GG检测认证，失效剖析犹如细密医学诊断，遵照标准化“诊疗路径”：

办法一：委托受理与配景信息网络

客户填写《失效剖析委托单》，提供：

- 失效情形形貌（何时、何地、怎样爆发）

- 失效征象细节（电参数异常、物理损伤等）

- 相关手艺资料（电路图、物料清单、工艺纪录）

配景信息决议剖析偏向，完整信息可提升剖析效率50%以上。

办法二：起源检测与计划制订

工程师举行：

- 外观检查与照相存档

- 基本电参数测试验证失效模式

基于起源效果，24小时内制订详细剖析计划，明确检测项目、用度及周期。

办法三：专业检测阶段

凭证失效特征选择剖析路径：

- 短路失效：首选X光与声扫定位异常点

- 开路失效：从引脚到芯片逐级电测追踪

- 参数漂移：举行温度-电压-老炼组合应力测试

典范剖析周期为5-7个事情日，重大案例不凌驾15天。

办法四：综合剖析与报告体例

整合所有数据：

1. 确定失效模式（如开路、短路、泄电等）

2. 展现失效机理（如电迁徙、侵蚀、疲劳等）

3. 追溯基础缘故原由（设计？质料？工艺？使用？）

报告包括宏观至微观证据链，确保结论有图有真相。

办法五：刷新建议与预防步伐

提供针对性解决计划：

- 设计层面：如增添ESD；さ缏

- 工艺层面：优化回流焊温度曲线

- 物料层面：建议更高可靠性器件选型

- 使用层面：情形控制与操作规范

当您面临来料不良、生产异；蛳殖∈，选择专业失效剖析团队就是选择产品质量的“守护者”。每一次失效剖析不但解决一个问题，更构建一份可靠性设计的知识库——这正是电子装备从能用走向好用的必经之路。
