太阳GG

广东太阳GG检测是UL授权的第三方检测机构，实验室具备UL758检测资质和检测能力，能提供电子线UL认证、检测和手艺咨询效劳。接下来为各人先容UL758标准的低温弯曲试验和压裂实验。

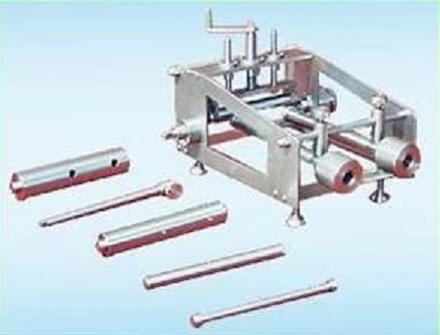

低温弯曲试验

我们先来看一下，低温弯曲试验。按UL1581第580节：“低温弯曲”的划定，将制品电线电缆的试样和试棒放进低温箱中处置惩罚4小时，试棒直径为制品电线电缆直径2倍。低温箱温度若是没有明确要求的情形下，就接纳 -10±2℃（-14±.3.6°F）。关于低温要求为?20, ?30, ?40, or ?50°C的电缆，划分将低温箱的温度放到?20，?30，?40， or ?50°C举行测试。扁电缆应围绕直径即是短径2倍的试棒弯曲成U形并与试棒接触至少180°。绝缘线芯和制品护套电缆应单独举行试验。

 纯的光纤光缆，制品电缆，接纳3倍直径的绕棒举行弯曲。若是是扁平电缆，取最小偏向直径做为基础选择绕棒。

经由低温处置惩罚后，以每圈3秒的匀称速率将试样绕在试棒上，这里要注重，就是要求各人很慢的绕，不要野蛮操作。试样绕在试棒上的圈数为细密的6圈。扁电线电缆弯曲成U形与试棒接触至少180度。

在现实测试历程中，我们没有标准划定要求的绕棒时，也可以用小一点的绕棒举行试验。当用小一点的绕棒试验时，若是泛起缺乏格，需要用标准划定的绕棒举行重新测试来判断。

判断很是的简朴，就是检查试样的外观是否有裂纹。试样上不得泛起裂纹。

这里要提醒各人的就是关于低温箱的能力。许多时间，我们并不清晰我们的低温箱究竟能够抵达低温几多度。有时间装备厂商也不是很清晰，这里你就需要自己下手，一直把温度往下降，看看装备的极限能力究竟是几多。一样平常会有惊喜，我一经发明我们的低温箱可以抵达零下100度。这样我们可以许多质料举行更低的温度的实验，对自己选择的质料的熟悉也可以更真实更准确一些。而不是停留在履历与别人给的效果上。我一经对一款无卤料做了零下55度的试验，完全没有问题，这个发明就会是你的产品的很是奇异的卖点，一律情形下，哪个客户不希望自己的产品耐温更宽一些？销售对这种发明就很是感兴趣，这就会是你的产品的较量奇异的卖点。

按UL758标准的形貌，你只需要测一根样品，就够了。但凭证我的履历，横竖是测，建议你一次多测几根，避免不稳固征象的泛起。由于这种低温不过，一旦泛起，就是很是严重的问题；岜徽嘶氐。

压裂试验

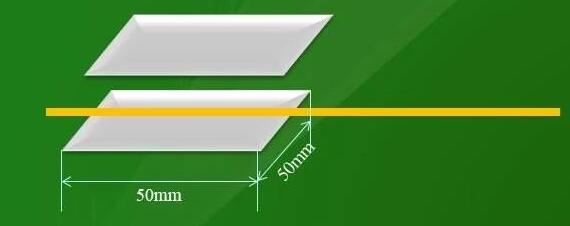

压裂实验，这个实验做起来很是的简朴，就是用两个正方形的铁块，长x宽各为50mm，把线放中心举行压，直到压裂为止。压的历程中，若是短路，装备自动阻止加压。然后移动一下，旋转90度，再压裂一次。5根样品，一共需要压10次。最后我们求出10次压裂的平均值。对这个平均值我们的标准给出了响应的要求。30-90V，平均压裂力不小于136kg；125-300V平均压裂力不小于272kg；600及以上，平均压裂力不小于453kg。

这个试验要领与判断都很简朴，问题是什么情形下需要选择做这个实验？UL758标准在这里是表述得很是不可以明确的。

UL758标准的要求是，所有实芯挤出的绝缘线，若是不是限制使用，需要切合下列之一的要求，注重是之一。

第一是本节所述的压裂试验要求.

第二是UL758表7.4、7.5的要求

 什么是表7.4与表7.5的要求呢?这个我们前面有解说过，就是差别的导体巨细，差别的电压品级，针对含氟质料与非含氟质料有一个最小平均厚度与最薄点的要求。也就是说，若是你的产品设计切合表7.4，表7.5的结构要求，这个实验可以不必做。这不是空话吗？不切合这两个表的要求，岂非会切合UL认证？这是我以为标准在这里表述不严谨的地方。那么究竟什么情形下我们需要做这个实验呢？谜底是直埋或有可能需要遭受强力重压的情形下。什么是无意需要遭受强力重压的情形呢？好比你展厅用的电源线，有时间会有小车在上面直接碾过。

 有时客户会用到无意埋地的情形，此时做这个实验照旧很是有参考性。

以上就是关于电子线UL认证UL758标准低温弯曲试验和压裂实验的先容，若是您UL758电子线产品需要做UL认证、检测，接待联系广东太阳GG检测工程师！
